Schwinge - Tiger 1200 XRT

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

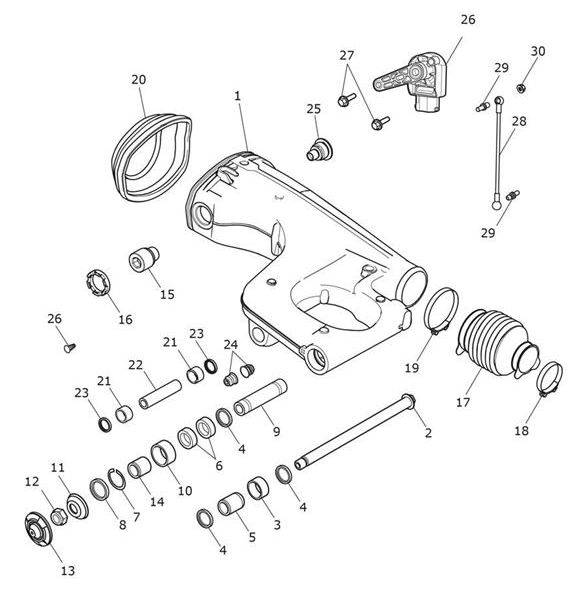

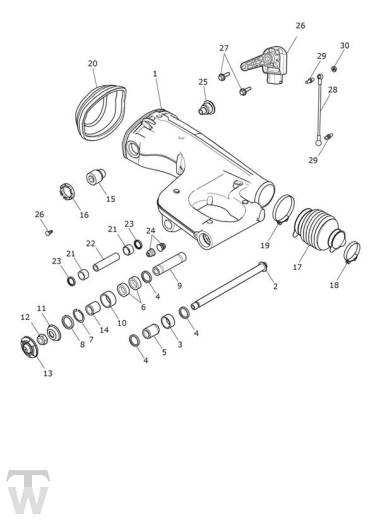

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2050475	Swingarm Spares Assembly	1	Includes items 3,4,6,7,8 & 10
2	T2050446	Spindle, Swingarm	1
3	T3800014	Lager, wälz	1
4	T3600162	Oil Seal,32 25 4	3
5	T2050468	Sleeve, Ground,25 x 17 x 41	1
6	T3800227	Bearing, Ball,30 37 9	2
7	T3500087	Circlip, Internal,37 x 1.5	1
8	T3600307	Seal,28 37 5	1
9	T2050774	Spacer, Internal	1
10	T3800228	Brg, Needle, Solid,28 37 20	1
11	T2050469	Adapter, Spindle	1
12	T3350155	Sich.mutter	2
13	T2050535	Finisher, Swingarm Spindle	1
14	T3010137	Sleeve,28x 17 x 28	1
15	T2050502	Pin, Pivot, M36, Hdless	1
16	T2050910	Lock Ring, M36	1
17	T2050536	Boot, Rubber, Oval	1
18	T3701050	Band Clamp,55mm	1
19	T3701060	Band Clamp,78mm	1
20	T2050185	Rubber Boot, Rear	1
21	T3800199	Bearing, Needle Roller,20 x 26 x 20	2
22	T2057399	Sleeve, Ground Steel,90mm	1
23	T3600178	Seal,20 x 26 x 4	2
24	T3450675	Bung, Hole Dia 12, Black	2
25	T2050666	Pivot Pin, M30	1
26	T2500870	Sensor, Swingarm Position	1
27	T3050341	Screw, Cap/Hd, M5 x 10, Slv	2
28	T2050253	Droplink, Position Sensor	1
29	T2050490	Ballstud, Dia 8.0, M6 x 14	2
30	T3350300	Nut, M6 x 1.0, Slv	1

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
