ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

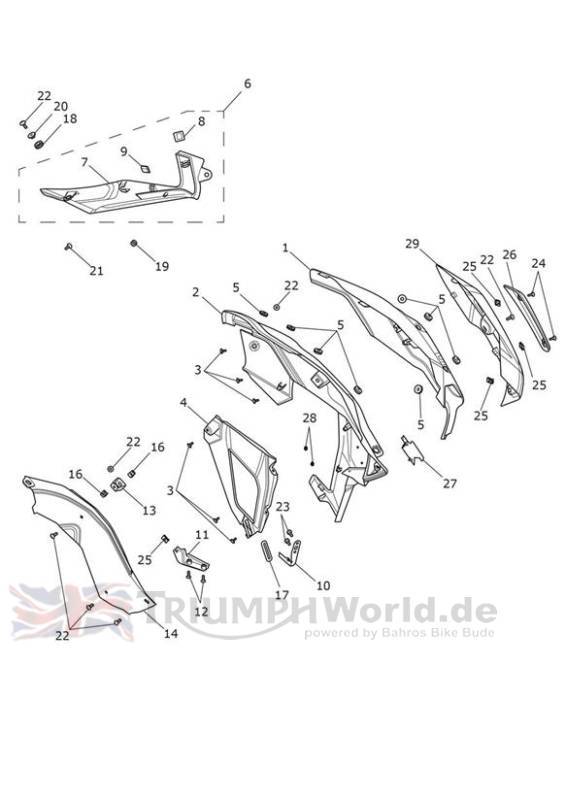

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2307268-PG | Panel, Tank, LH | 1 | Jet Black - > 955859 All Except BR & > 955485 BR Only |
1 | T2307268-PS | Panel, Tank, LH | 1 | Matt Jet Black - 955860 > All Except BR & 955486 > BR Only |
1 | T2307268-AB | Panel, Tank, LH | 1 | Matt Colbalt Blue - > 955859 All Except BR & > 955485 BR Only |
1 | T2307268-JF | Panel, Tank, LH | 1 | Lucerne Blue - 955860 > All Except BR & 955486 > BR Only |
1 | T2307268-NW | Panel, Tank, LH | 1 | Crystal White - > 955859 All Except BR & > 955485 BR Only |
1 | T2307268-NK | Panel, Tank, LH | 1 | Pure White - 955860 > All Except BR & 955486 > BR Only |
2 | T2308254-PG | Cover, Rad, LH | 1 | Jet Black - > 955859 All Except BR & > 955485 BR Only |
2 | T2308254-PS | Cover, Rad, LH | 1 | Matt Jet Black - 955860 > All Except BR & 955486 > BR Only |
2 | T2308254-AB | Cover, Rad, LH | 1 | Matt Colbalt Blue - > 955859 All Except BR & > 955485 BR Only |
2 | T2308254-JF | Cover, Rad, LH | 1 | Lucerne Blue - 955860 > All Except BR & 955486 > BR Only |
2 | T2308254-NW | Cover, Rad, LH | 1 | Crystal White - > 955859 All Except BR & > 955485 BR Only |
2 | T2308254-NK | Cover, Rad, LH | 1 | Pure White - 955860 > All Except BR & 955486 > BR Only |
3 | T3331436 | Screw, S/Tap, Pan, Torx,4 x 11, PT | 6 | |
4 | T2310020-PS | Duct, LH | 1 | Matt Jet Black |
5 | T3020003 | Gummilager | 8 | |
6 | T2309037 | Seat Infill, Spares, LHS | 1 | |
7 | T2309023 | Seat Infill, Moulding, LHS | 1 | |
8 | T2309034 | Ribber Stand Off, Seat | 1 | |
9 | T2303045 | Rubber, Stand Off, Seat | 1 | |
10 | T2303142 | Bracket, Side Panel, LH | 1 | |
11 | T2303187 | Bracket, Tank Infill, LH | 1 | |
12 | T3331414 | Screw, S/Tap, Torx,5 x 16 | 2 | |
13 | T2306048 | Bracket, Bodywork, Moulded | - | |
14 | T2303739 | Tank Infill, Mldg, LH | 1 | |
16 | T3350129 | Nut, Captive, M5 | 2 | |
17 | T3020390 | Gummi | 1 | |
18 | T3020031 | Grommet; 11.8 x 2.5 x 10 | 1 | |
19 | T3020131 | Grommet,9 x 2 x 6 | 1 | |
20 | T3010704 | Sleeve, Flanged,5.3 x 9 x 6.5 | 1 | |
21 | T3331517 | Screw, P/HD Tx, Shld, M6 x 16, S | 1 | |
22 | T3330941 | Screw, But/Hd, Skt, M5 x 16, Slv | 7 | |
23 | T3331043 | Screw, Pan/Hd, Tx, M6 x 12, Slv | 2 | |
24 | T3332655 | Screw, But/HD, M5 x 12. Slv | 2 | |
25 | T3350161 | Nut, Captive, M5 | 4 | |
26 | T2307168 | Badge, Tank, LHS | 1 | |
27 | T2309282 | Badge,1200 XRX | 1 | |
28 | T3551139 | Washer, Retaining,3.18 x 9.50, Slv | 2 | |
29 | T2307823 | Finisher, Tank, LH | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
