Ölpumpe Schmierung - Tiger 1200 XRx

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

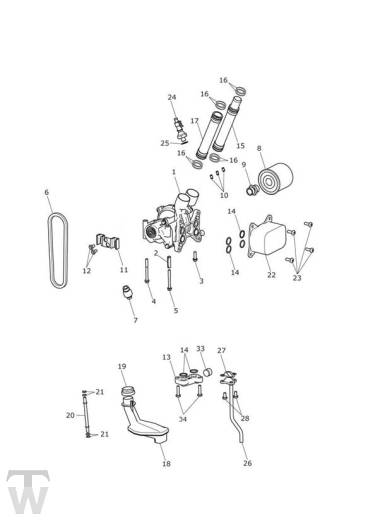

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T1210400	Oil & Water Pump Assembly	1
2	T3000034	Dowel, Hollow, Split Dia 8 x 30	1
3	T3205065	Bolt, HHF, Lghtd, M6 x 20, Enc	1
4	T3201055	Bolt, RHHF, M6 x 60, Raw, Enc	1
5	T3200123	Bolt, RHHF, M6 x 50, Encaps	1
6	T1210420	Chain, Aux Drive, Silent	1
7	T1210430	Pressure Relief Valve	1
8	T1218001	Oil Filter, OES	1
9	T1210438	Oil Filter Adaptor	1
10	T1211000	OELDUESE KOLBEN	3
11	T1210431	Plate, Retainer, Aux Drive	1
12	T3051056	Screw, Cap/Hd, M5 x 10, TX, Enc	2
13	T1211121	Oil Feed Casting	1
14	T3600191	O Ring,16 x 2	6
15	T1210422	Pipe, Coolant Return, Internal	1
16	T3600124	O Ring, ID 21.5 x 3	8
17	T1210423	Pipe, Coolant Feed, Internal	1
18	T1212201	Oil Pick Up	1
19	T3600128	Seal, Oil, Strainer	1
20	T1210128	Pump Drain Tube	1
21	T3600109	O Ring, ID 5.6 x 2.3	4
22	T1210412	Heat Exchanger, Aluminium	1
23	T3331044	Screw, Pan/Hd, Tx, M6 x 16, Slv	4
24	T1210091	Oil Pressure Switch, M10	2
25	T3550546	Washer, Cu, OD 16 x ID 10.2/	1
26	T1210426	Pipe, Drain, Crankcase Breather	1
27	T1210428	Gasket, Breather Drain	1
28	T3331044	Screw, Pan/Hd, Tx, M6 x 16, Slv	2
33	T3450091	Plug, Dia 14, Alum	1
34	T3331041	Screw, Pan/Hd, Tx, M6 x 25, Enc	2

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
