Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

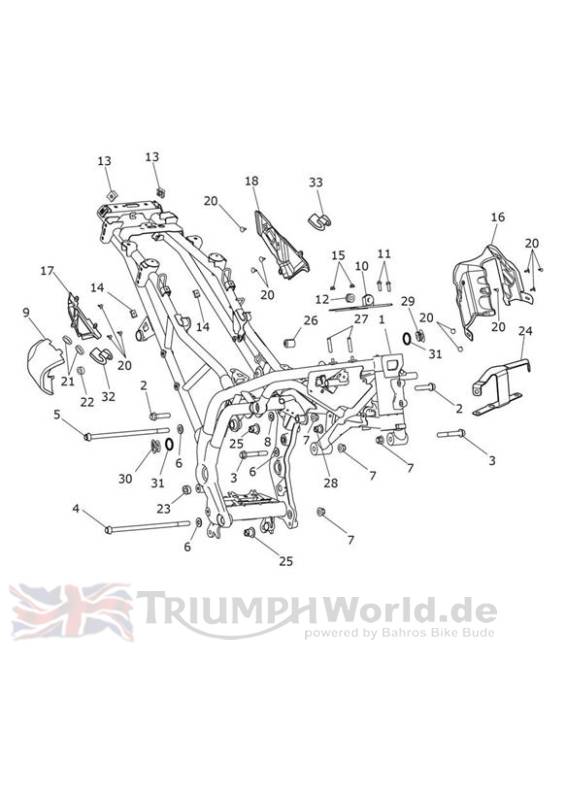

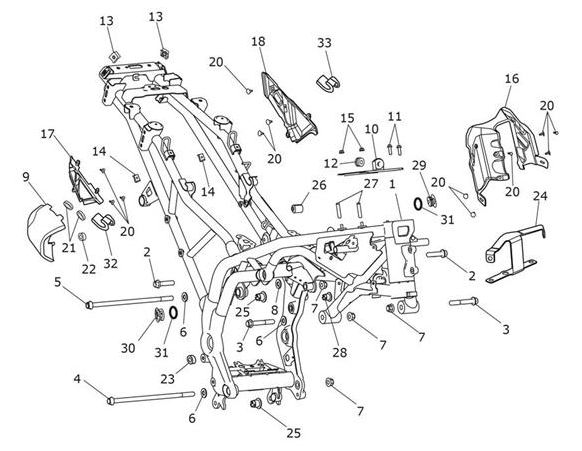

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | T2071302 | Frame Assembly, Spares | 1 | |
| 1 | T2071303 | Frame Assembly, Spares, Americas | 1 | US |
| 1 | T2071304 | Frame Assembly, Spares, Canada | 1 | CA |
| 1 | T2071305 | Frame Assembly, Spares, Autralia | 1 | AU |
| 2 | T3334692 | Screw, Torx, M12 x 50 | 2 | |
| 3 | T3151120 | Bolt, M12 x 75 | 2 | |
| 4 | T3334652 | Screw, Torx, M12 x 250 | 1 | |
| 5 | T3334662 | Screw, Torx, M12 x 265 | 1 | |
| 6 | T3550572 | Washer, Hardened,26 x 12.5 x 3 | 3 | |
| 7 | T3350234 | Locknut, Flgd, M12 x 1.25 | 4 | |
| 8 | T2077820 | Spacer, Engine Mount, M12 | 1 | |
| 9 | T2070569 | Swingarm Position Sensor Cover | 1 | |
| 10 | T2075851 | Pressing, Headstock Brace, Top | 1 | |
| 11 | T3202304 | Bolt, RHHF, M6 x 20, Slv | 2 | |
| 12 | T3020300 | Grommet, Dia 19.5 x 4 Panel | 1 | |
| 13 | T3350111 | Nut, Captive, M6 | 2 | |
| 14 | T3350123 | Nut, Captive, M5, Non-Secured | 2 | |
| 15 | T3350003 | Sich.mutter | 2 | |
| 16 | T2303385 | Headstock Infill, Moulding | 1 | |
| 17 | T2070214 | Frame Infill, RHS | 1 | |
| 18 | T2070654 | Frame Infill, LHS | 1 | |
| 20 | T3701170 | Plastic Rivet, Screw Type | 12 | |
| 21 | T3020330 | Grommet, Rectangular | 2 | |
| 22 | T3020085 | Grommet | 1 | |
| 23 | T2050517 | Adjuster, Swingarm Pivot | 2 | |
| 24 | T2303368 | Bracket, Headstock Infill | 1 | |
| 25 | T2071980 | Adjuster, Frame, M12 | 2 | |
| 26 | T2056500 | Bush, Rubber Mount,10.2 x 27 x 32 | 1 | |
| 27 | T3100020 | Stud, M6 | 2 | |
| 28 | T2050483 | Frame Adapter, M30 | 1 | |
| 29 | T2076468 | Bung, Tube, Upper Cross Beam, LH | 1 | |
| 30 | T2076469 | Bung, Tube, Upper Cross Beam, RH | 1 | |
| 31 | T3600267 | O-RING,26.65IDX2.62DIA | 2 | |
| 32 | T2305281 | Seat Mtg, RHS | 1 | |
| 33 | T2305282 | Seat Mtg, LHS | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
