Ständer - Tiger 1200 XR

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

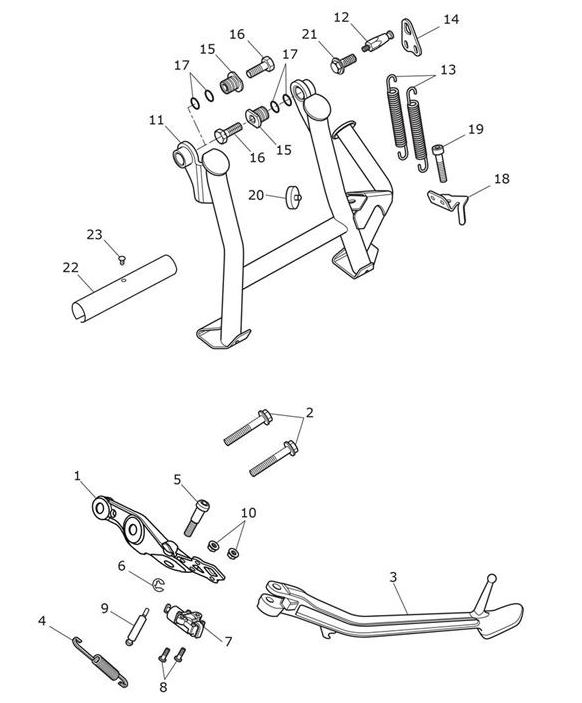

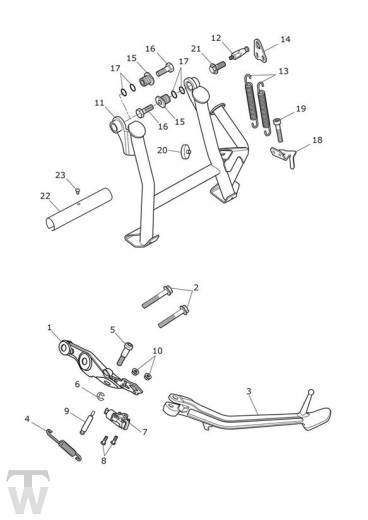

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2081592	Sidestand Bracket	1
2	T3205760	Bolt, HHF, Lghtd, M10 x 60, Slv	2
3	T2082361	Sidestand Leg Assy, Black	1
4	T2080808	Feder	1
5	T2084020	Pin, Pivot, Sidestand	1	> 880410 All Except BR & > 880693 BR Only
5	T2084040	Pivot Pin, Sidestand	1	880411 > All Except BR & 880694 > BR Only
6	T3500210	Circlip, Ext,8 x 1	1	> 880410 All Except BR & > 880693 BR Only
6	T3500350	Circlip, E-Type, Int Dia 9.0	1	880411 > All Except BR & 880694 > BR Only
7	T2080746	Sidestand Switch	1
8	T3050346	Screw, Cap/Dh, M5 x 20, Slv	2
9	T2082049	Peg, Spring Retainer	1
10	T3350010	Sich.mutter	2
11	T2081358	Centrestand Assy	1
12	T2081970	Pin, Centrestand Spring	1
13	T2080793	Spring, Centrestand	2
14	T2080811	Bracket, Centrestand Spring	1
15	T2083340	Boss, Pivot, Centrestand	2
16	T3332162	Screw, M10 X 30, Enc	2
17	T3606360	O Ring,14 x 17.6 x 1.6	4
18	T2081147	Bracket, Centrestand Spring	1
19	T3051043	Screw, Cap/Hd, M8 x 45	1
20	T2081928	Up Stop, Centrestand	1
21	T3205156	Bolt, HHF, Lghtd, M8 x 18, Slv	1
22	T2081346	Cover, Tubular, Plastic	1
23	T3300008	Rivet, Barbed,2.1-4.3mm	1

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
