ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

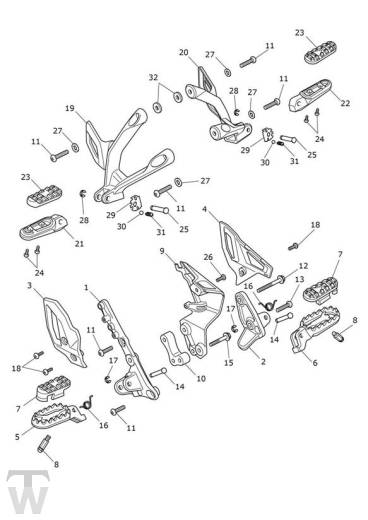

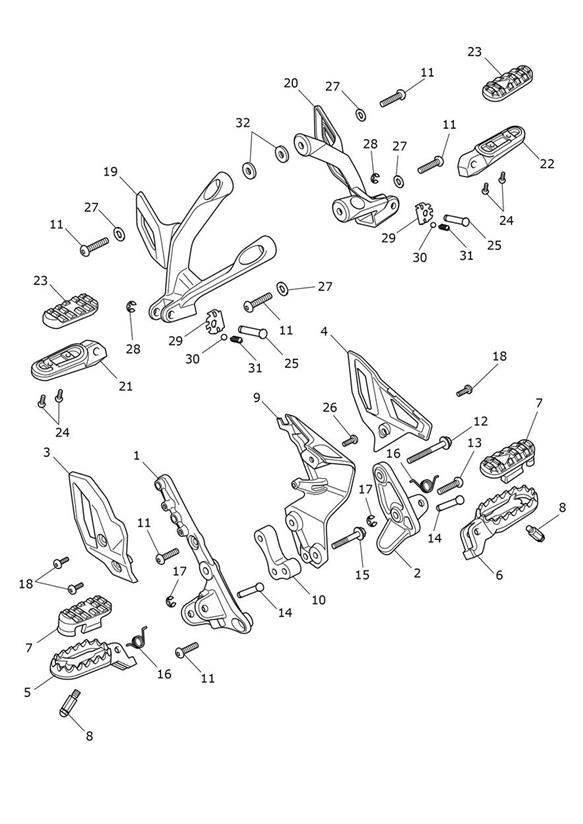

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2082821 | Control Plate, RH | 1 | |
2 | T2083311 | Control Plate, LH | 1 | |
3 | T2084061 | Heelguard, RH | 1 | |
4 | T2082444 | Heelguard, LH | 1 | |
5 | T2083868 | Footpeg, Rider, RH | 1 | |
6 | T2083867 | Footpeg, Rider, LH | 1 | |
7 | T2085460 | Footrest, Rubber | 2 | |
8 | T2085165 | Peg, Bank Angle,30mm | 2 | |
9 | T2083779 | Cover, Outrigger | 1 | |
10 | T2082777 | Spacer, Outrigger Cover | 1 | |
11 | T3335015 | Screw, But/Hd, TX, M8 x 30 | 6 | |
12 | T3202315 | Bolt, HHF, M8 x 65, Slv | 1 | |
13 | T3335016 | Screw, But/Hd, M8 x 35 | 1 | |
14 | T2080874 | Pivot Pin, Footrest,8.0 | 2 | |
15 | T3205109 | Bolt, HHF, Lghtd, M8 x 45, Slv | 1 | |
16 | T2080819 | Return Spring, Footrest | 2 | |
17 | T3500207 | SICHERUNGSSCHEIBE AUSSEN 8 X 0.89 | 2 | |
18 | T3331517 | Screw, P/HD Tx, Shld, M6 x 16, S | 3 | |
19 | T2082755 | Rear Footrest Hanger, RH | 1 | |
20 | T2088615 | Rear Footrest Hanger, LH | 1 | |
21 | T2082139 | Footrest, Rear, RH | 1 | |
22 | T2082142 | Footrest, Rear, LH | 1 | |
23 | T2082779 | Rubber Footrest | 2 | |
24 | T3330337 | Screw, Pan/Hd, TX, M5 x 12, Enc | 4 | |
25 | T2080954 | Pivot Pin, Rear Footrest | 2 | |
26 | T3330334 | Screw, Tx, Pan/Hd, M6 x 16, Slv | 1 | |
27 | T3550405 | Washer, M8 x 17 x 1.6 | 4 | |
28 | T3501312 | Circlip, Int,12 x 1 | 2 | |
29 | T2081672 | Detent Plate | 2 | |
30 | T2081675 | Detent Ball | 2 | |
31 | T2081674 | Spring, Detent | 2 | |
32 | T2350184 | Spacer,8.2 x 22 x 4 | 2 | All Except BR |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
