ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

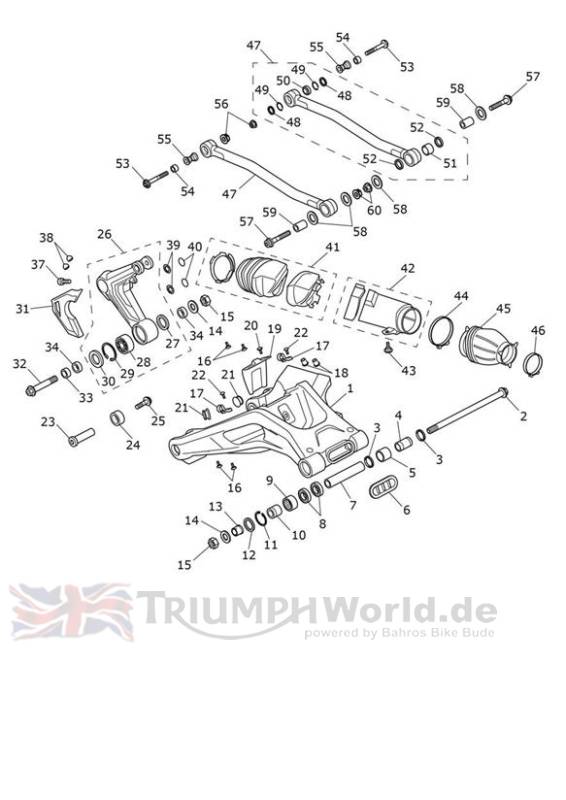

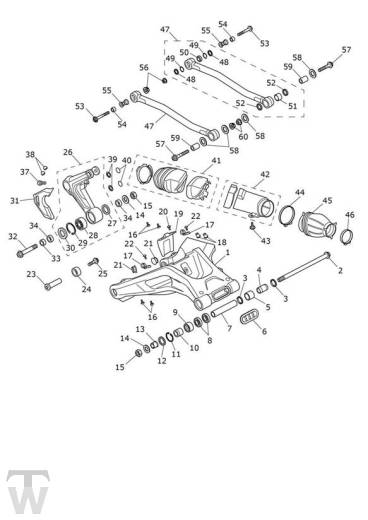

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2050680 | Swingarm Assembly, Long | 1 | |
2 | T2052087 | Spindle, Swinging Arm | 1 | |
3 | T3600162 | Oil Seal,32 25 4 | 2 | |
4 | T2050468 | Sleeve, Ground,25 x 17 x 41 | 1 | |
5 | T3800014 | Lager, wälz | 1 | |
6 | T2052002 | Grommet, Swinging Arm | 1 | |
7 | T2052086 | Spacer, Internal | 1 | |
8 | T3800227 | Bearing, Ball,30 37 9 | 2 | |
9 | T3800228 | Brg, Needle, Solid,28 37 20 | 1 | |
10 | T3010137 | Sleeve, Ground,28 x 17 x 28 | 1 | |
11 | T3500087 | Circlip, Internal,37 x 1.5 | 1 | |
12 | T3600307 | Seal,28 37 5 | 1 | |
13 | T2051010 | Swingarm Pivot Adjuster | 1 | |
14 | T3551240 | Washer, M16 x 34 x 3 | 2 | |
15 | T3350155 | Sich.mutter | 1 | |
16 | T3450290 | Fir Tree, M5, Dia 12.1 x 15 | 4 | |
17 | T2050971 | Guide, Brake Hose, Mldg | 2 | |
18 | T3450675 | Bung, Hole Dia 12, Black | 2 | |
19 | T2057759 | Cover, Swingarm, Mldg | 1 | |
20 | T3330278 | DScrew, torx | 1 | |
21 | T3451002 | Blanking Plug | 2 | |
22 | T3331191 | Screw, Pan/Hd, Tx, M6 x 20, Enc | 2 | |
23 | T2052088 | Flgd Sleeve, Threaded, M12 x 20 x 68 | 1 | |
24 | T2050705 | Spacer, Hollow,12.6 x 30 x 14, Alu | 1 | |
25 | T3332825 | Screw, TX, M12 x 40, Slv, Enc | 1 | |
26 | T2059040 | Hanger, Rear Wheel | 1 | |
27 | T3600327 | Seal,28 x 40 x 7 | 1 | |
28 | T3800731 | Bearing, Ball, Drac,17 x 47 x 22.2 | 1 | |
29 | T3500402 | Circlip, Int Dia 47 | 1 | |
30 | T3600701 | Oil Seal, DC 28 47 7 | 1 | |
31 | T2054350 | Cover, Wheel Hanger, Moulding | 1 | |
32 | T2052089 | Spindle, Swingarm | 1 | |
33 | T2052091 | Spacer,17 x 25 x 12, Alu | 1 | |
34 | T2052092 | Spacer,17 x 28 x 10.5, Alu | 2 | |
37 | T3050430 | Screw, Cap/Hd, M10 x 30, Slv | 1 | |
38 | T1276701 | Rubber Cap, Tapered | 2 | |
39 | T3550256 | Washer, Retaining,6.0 | 2 | |
40 | T3600109 | O Ring, ID 5.6 x 2.3 | 2 | |
41 | T2050803 | Boot, Swingarm, Rear | 1 | |
42 | T2059308 | Cover, Driveshaft, Mldg | 1 | |
43 | T3330848 | Bolt, But/Hd, M6 x 21, Shld, Slv | 1 | |
44 | T3701080 | Band Clamp,72mm | 1 | |
45 | T2059308 | Gaiter, Front | 1 | |
46 | T3701050 | Band Clamp,55mm | 1 | |
47 | T2050740 | Link Arm Assy, Long | 2 | |
48 | T3600239 | Oil Seal,15 x 22 x 4 | 4 | |
49 | T3500121 | Snap Ring, Int,23 x 1.75 | 4 | |
50 | T3800232 | Brg, Spherical, GE12UK | 2 | |
51 | T3800199 | Bearing, Needle Roller,20 x 26 x 20 | 2 | |
52 | T3600178 | Seal,20 x 26 x 4 | 4 | |
53 | T3202697 | Bolt, TX, M10 x 60 | 2 | |
54 | T2054354 | Sleeve,17 x 10.2 x 11, Alu | 2 | |
55 | T2050343 | Spacer, Stepped, Torque Arm, Alu | 2 | |
56 | T3350250 | Locknut, Flanged, M10 | 2 | |
57 | T3151141 | Bolt, TX, M12 x 55, Slv | 2 | |
58 | T3550329 | Washer, Nylon,20.2 x 30 x 1 | 2 | |
59 | T2050345 | Sleeve, Ground,20 x 12 x 29 | 2 | |
60 | T3350115 | Locknut, Flgd, M12 x 1.25, Slv | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
