Cockpit - Tiger 1200 GT

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

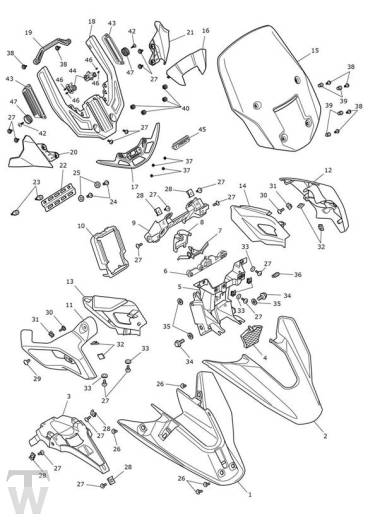

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2310079	High Mudguard, Lower, Mldg	1
2	T2315075-JF	High Mudguard, Lucerne Blue	1
2	T2315075-NM	High Mudguard, Snowdonia White	1
2	T2315075-PM	High Mudguard, Sapphire Black	1
3	T2315100	Support Mldg, Upper Mudguard	1
4	T2315076	Grille, Front, Mldg	4
5	T2311277	Front Subframe	1
6	T2311120	Retainer Plate	1
7	T2310359	Subframe Protector, Mldg	1
8	T2315066	Subframe Infill, Mldg	1
9	T2315065	Support, Instrument, Mldg	1
10	T2310524	Transition Piece	1
11	T2311428-LS	Cockpit, Finish, Pntd, Spares, RH, Graphite	1	Includes 2 x item 32
12	T2311429-LS	Cockpit, Finish, Pntd, Spares, LH, Graphite	1	Includes 2 x item 32
13	T2310252	Cockpit Infill, Mldg, RH	1
14	T2310251	Cockpit Infill, Mldg, LH	1
15	T2311266	Screen Moulding	1	All Markets Except CA, US & ZA
15	T2311330	Screen, Moulding, Coated	1	CA, US & ZA Only
16	T2315998	Cowl, Instruments,7"	1
17	T2310869	Central Runner, Mldg	1
18	T2311923	Screen Support Assembly	1
19	T2310839	Handle, Mldg	1
20	T2315074	Screen, Secondary, RHS	1
21	T2315073	Screen, Secondary, LHS	1
22	T2310718	Bracket, Front Number Plate	1	IN Only
22	T2310223	Bracket, Front Number Plate	1	ID Only
23	T2304694	Threaded Spacer, M5	2	IN & ID Only
24	T3330941	Screw, But/Hd, Skt, M5 x 16, Slv	2	IN & ID Only
25	T3551139	Washer, Retaining,3.18 x 9.50, Slv	2
26	T3331436	Screw, S/Tap, Pan, Torx,4 x 11, PT	4
27	T3330943	Screw, But/Hd, M5 x 14, Slv	13
28	T3350123	Nut, Captive, M5, Non-Secured	5
29	T3200092	Bolt, RHHF, M8 x 30, Slv, Enc	1
30	T3331062	Bolt, But/Hd, M5 x 16, Shld, Slv	2
31	T3350129	Nut, Captive, M5	2
32	T3450345	Splint	4
33	T3550317	Washer, Tufnol,5.25 x 15 x 1	4
34	T3205469	Bolt, HHF, Lghtd, M8 x 20, Enc	2
35	T3550406	Washer, Plastic,8.25 x 19 x 3.5	3
36	T2204745	Grommet, Secondary Cvr Brkt	1
37	T2081675	Detent Ball	4
38	T3331065	Bolt, But/Hd, M5 x 16, Shld, Blk	6
39	T3350050	Wellnut, M5	4
40	T3020131	Grommet,9 x 2 x 6	4
42	T3331076	Bolt, But/Hd, M5 x 16, Shld, Enc	2
43	T2315067	Gear Block	2
44	T2315068	Screen Mount	2
45	T2319119	Badge, Cockpit	1
46	T2311538	Spring, Screen, Wire, Dia 0.762	4
47	T2315070	Gear, Detent,28T	2

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
