Telegabel - Bonneville T100 ab FIN AC5927

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

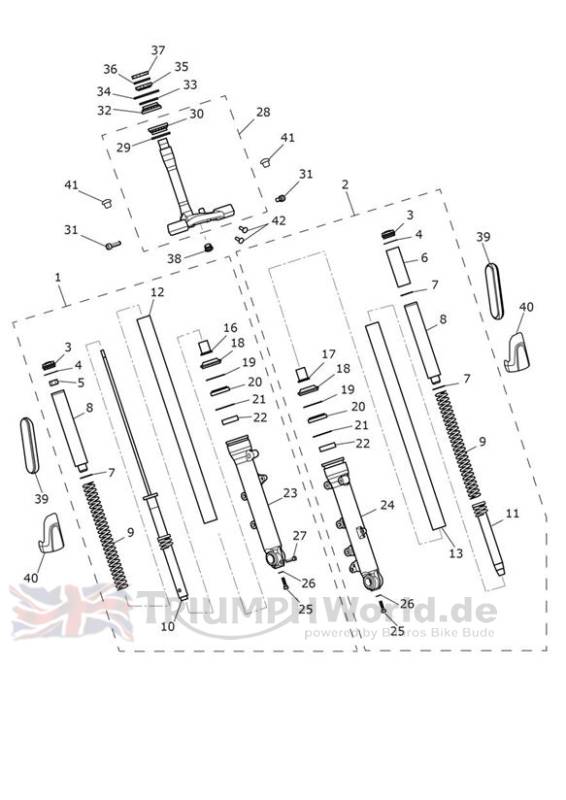

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2043970	Stanchion Assy, RH	1
2	T2043971	Stanchion Assy, LH	1
3	T2042603	Cap	2
4	T2047113	O-RING	2
5	T2040072	Nut, Cap Assy	1
6	T2043741	Spacer, Front Fork	1
7	T2047151	Washer	3
8	T2041673	Spacer	2
9	T2042779	Spring	2
10	T2043727	Cylinder Comp, RH	1
11	T2043726	Cylinder Comp, LH	1
12	T2042789	Tube Comp, Inner, RH	1
13	T2042712	Tube Comp, Inner, LH	1
16	T2041670	Piece Comp, Oil Lock	1
17	T2045311	Oil Lock	1
18	T2047109	STAUBDICHTUNG	2
19	T2040248	SICHERUNGSRING	2
20	T2044161	DICHTRING, GABEL	2
21	T2047107	UNTERLEGSCHEIBE	2
22	T2047106	GLEITBUCHSE	2
23	T2041707	Casting, Fork, RH	1
24	T2041701	Casting, Fork, LH	1
25	T2045046	HUTSCHRAUBE	2
26	T2045045	SEALING WASHER	2
27	T3050133	Hutschraube	1
28	T2041488	Lower Yoke Assembly	1
29	T3600063	Dichtung, staubschutz	1
30	T3800052	Lager	1
31	T2047044	HUTSCHRAUBE	2
32	T3800091	Lager	1
33	T3600234	Dichtung, staubschutz-	1
34	T2042138	Cover, Headstock Bearing	1
35	T2040301	Adjuster Nut, M30, Lower	1
36	T2044183	Washer, Headstock	1
37	T2040304	ABSCHLUSSMUTTER, M 30	1
38	T3450060	Kappe	1
39	T2700332	Rückstrahler	2	All Mkts Excpt BR & TH
40	T2044141	Fork Protector	2
41	T3450675	Bung, Hole Dia 12, Black	2
42	T3451270	Fir Tree, Black,5 x 12	2

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
