ABS - Speed Twin bis FIN AE2310

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

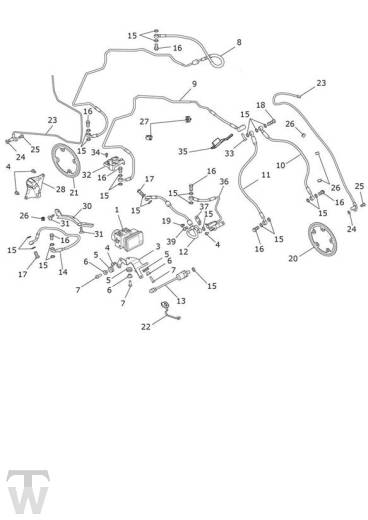

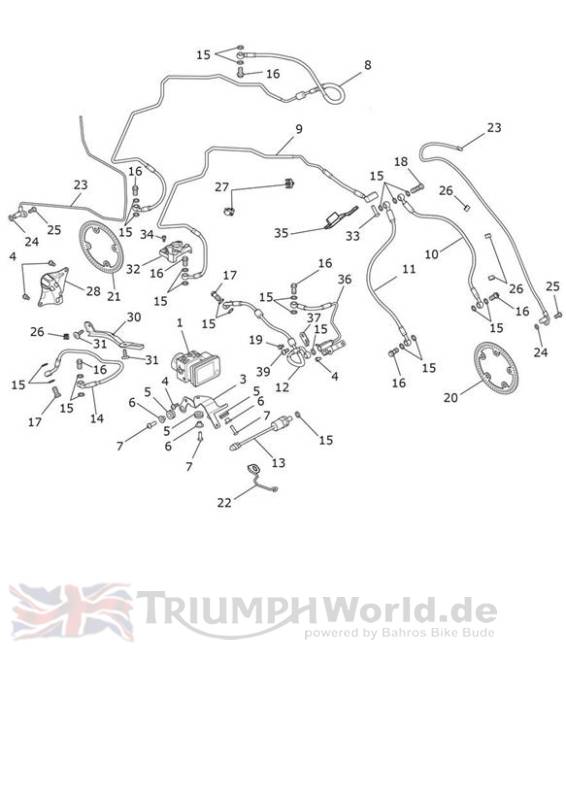

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2021971	ABS Modulator, Wet	1
3	T2021647	Bracket, ABS Modulator	1
4	T3331042	Screw, Pan/Hd, Tx, M6 x 12, Enc	4
5	T3021100	Grommet, Dia 13 x 1.8	3
6	T3010702	Flanged Sleeve,6.4 x 10 x 8.5	3
7	T3331191	Screw, Pan/Hd, Tx, M6 x 20, Enc	3
8	T2021638	Brake Line, Front M/Cyl to Modulator	1
9	T2028666	Brake Line, Modulator to Headstock	1
10	T2028669	Brake Line, Headstock to Caliper, Front	1
11	T2028668	Brake Line, Headstock to Caliper, Front R	1
12	T2021639	Brake Line, Rear M/Cyl to Switch	1
13	T2021998	Brake Pressure Switch	1
14	T2028178	Brake Line, Modulator to Caliper, Rear	1
15	T3550229	Washer,15.2 x 10 x 1, Plated	23
16	T3250032	Banjo Bolt, M10 x 19	7
17	T3250125	Bolt, Banjo, M10 x 21	2
18	T3250019	Bolt, Banjo, M10 x 31	1
19	T3205077	Bolt, HHF, Lghtd, M6 x 8, Slv	1
20	T2022022	Pulser Ring, ABS	1	60 Teeth, Black
21	T2021492	Pulser Ring, Rear	1	60 Teeth, Black
22	T2101294	Bracket, Wire Guide, Expansion Tank	1
23	T2029270	Sensor, Wheel Speed, HAS-5,270	2
24	T3552001	Washer, M6 x 14 x 0.5	2	Use as Required
24	T3552002	Washer, M6 x 14 x 1	2	Use as Required
24	T3552003	Washer, M6 x 14 x 1.5	2	Use as Required
24	T3552004	Washer, M6 x 14 x 2	2	Use as Required
25	T3330334	Screw, Tx, Pan/Hd, M6 x 16, Slv	2
26	T3700237	Clip, Twin,3.9 - 6	4
27	T3700197	Clip, Hose,6.5d, Twin	2
28	T2025085	Moulding, Hose Routing	1
30	T2025110	Hose Guide, Swingarm	1
31	T3332737	Screw, Pan/Hd, Tx, M6 x 20, Enc	2
32	T2025082	Moulding, Anti-Rotation, Banjo	1
33	T3300069	Screw, Pan/Hd, Tx, M6 x 27, Enc	1
34	T3051055	Screw, Cap/Hd, M5 x 10, Slv, Enc	1
35	T2028945	Bracket, Connector Block	1
36	T2021652	Brake Line, Rear, Switch to Modulator	1
37	T2021649	Bracket, Brake Hose	1
39	T3335011	Screw, But/Hd, Tx, M8 x 20	1

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
