ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

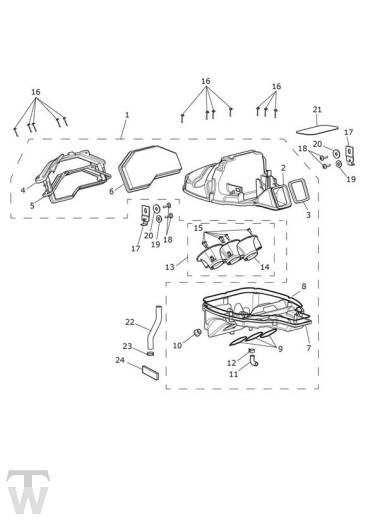

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2204085 | Airbox Assembly | 1 | |
2 | T2204097 | Airbox, Upper, Moulding | 1 | |
3 | T2204088 | Seal, Airbox | 1 | |
4 | T2204094 | Air Filter, Housing | 1 | |
5 | T2206604 | Air Filter Housing Seal | 1 | |
6 | T2204093 | Air Filter Assy | 1 | |
7 | T2204098 | Airbox, Lower, Moulding | 1 | |
8 | T2204099 | O Ring, Airbox | 1 | |
9 | T2202272 | O Ring, Airbox/Throttle Body | 3 | |
10 | T3020999 | Grommet,13.5 x 21 x 6mm | 1 | |
11 | T2204929 | Drain, Stub Pipe | 1 | |
12 | T3700081 | Schelle, schlauch- | 1 | |
13 | T2204095 | Trumpet Assy,3 cylinder | 1 | |
14 | T2204096 | Trumpets,3 Cylinder | 1 | |
15 | T3330887 | Screw, Pan, Shld, M5 x 0.8 | 6 | |
16 | T3332464 | Screw, S/Tap, Tx,5 x 25 | 12 | |
17 | T2204089 | Bracket, Airbox | 2 | |
18 | T3330849 | Bolt, But/Hd, M6 x 25, Enc | 4 | |
19 | T3555029 | Washer,10.5 x 23 x 2 | 2 | |
20 | T3555030 | Washer,10.5 x 30 x 2.5 | 2 | |
21 | T2206606 | Battery Pad, Rubber | 1 | |
22 | T2204030 | Breather Hose | 1 | |
23 | T3700050 | Schl.schelle | 1 | |
24 | T2205578 | Foam Pad | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
