Federbein Umlenkung - Explorer XR

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

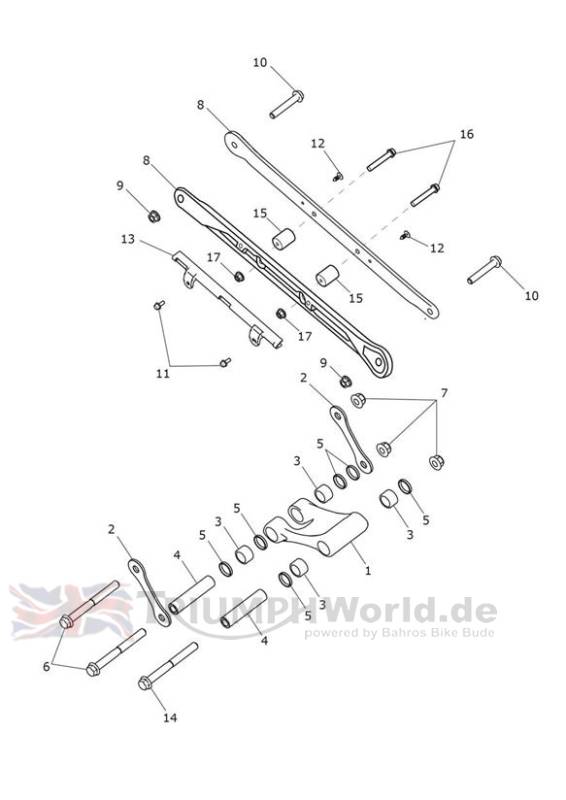

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2054138	Drag Link, Forged & M/C	1
2	T2050129	Plate, Drop Link	2
3	T3800199	Bearing, Needle Roller,20 x 26 x 20	4
4	T2057399	Sleeve, Ground Steel,90mm	2
5	T3600178	Seal,20 x 26 x 4	6
6	T3334680	Bolt, HHF, M12 x 119, Slv	2
7	T3350234	Locknut, Flgd, M12 x 1.25	3
8	T2050356	Torque Arm	2
9	T3350005	Sich.mutter	2	> 529986
9	T3350250	Locknut, Flanged, M10	2	529987 >
10	T3205760	Bolt, HHF, Lghtd, M10 x 60, Slv	2
11	T3332568	Screw, But/HD, M5 x 8, Slv	2
12	T3300008	Rivet, Barbed,2.1-4.3mm	2
13	T2057355	Hose Guide	1
14	T3334635	Screw, HHF, M12 x 1.25 x 130	1
15	T2050354	Spacer,6.5 x 21 x 26.3	2
16	T3205104	Bolt, HHF, Lghtd, M6 x 1 x 50, Blk	2
17	T3350003	Sich.mutter	2

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
